Norma elettrica della pompa centrifuga 380V 50Hz della SZ Fluoroplastic

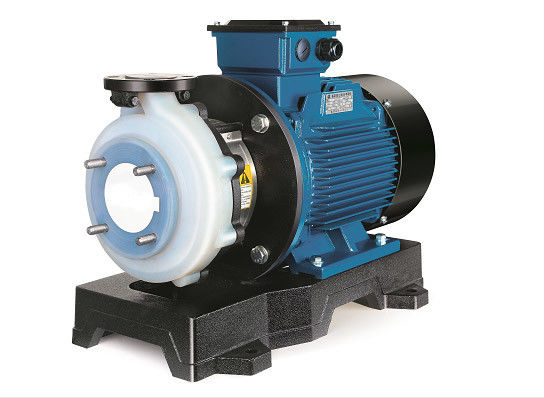

SZ pompa centrifughe fluoroplastiche

Caratteristiche strutturali

La pompa della serie SZ è una pompa centrifuga a aspirazione singola a uno stadio, con ingresso di aspirazione assiale e uscita di scarico radiale.

La struttura è semplice, e l'albero della pompa e la girante sono direttamente collegati.

Connessione conveniente, entrambe le entrate e le uscite sono connessioni di flange standard.

I componenti di passaggio del flusso della pompa sono realizzati in fluoro-plastiche (F26, F46) e i componenti ausiliari sono realizzati in parti fuse (HT200).

Applicazioni tipiche

Qualsiasi concentrazione di mezzi corrosivi forti come acido, alcali, soluzione salina, ossidante forte, solvente organico, ecc.

Industria come petrolio, chimica, pesticidi, decapaggio, coloranti, carta, galvanizzazione, ecc.

Condizioni di esercizio

un mezzo sottile privo di particelle solide o fibre;

Temperatura media: -20 °C-120 °C;

Densità media massima 1,35 x 10 kg/m3;

La temperatura ambientale massima è di +40 °C;

fino a 1000 m sul livello del mare;

La pressione massima del sistema è di 10 bar.

Condizioni di installazione

L'installazione della pompa deve garantire che non sia influenzata dalla tensione della condotta del sistema durante l'uso;

La pompa deve essere fissata su una base orizzontale stabile;

Per garantire il normale funzionamento del motore, la pompa deve essere installata in una posizione con buone condizioni di ventilazione e anticongelante;

Il dispositivo di cablaggio elettrico deve garantire che la pompa non venga danneggiata da perdita di fase, tensione instabile, perdite e sovraccarico.

Curva delle prestazioni

Q/H: rappresenta la portata e la curva della testa alla velocità nominale;

Curva di potenza: P2 rappresenta una densità media di 1x10 3 Kg/m3 Potenza di ingresso all'ora;

Curva di efficienza: Eta rappresenta l'efficienza della pompa.

Condizioni della curva

Tutte le curve si basano sui valori misurati di 50 Hz, 3x380V e sul motore a velocità costante di 2900 r/min.

Tutte le misurazioni sono state effettuate con acqua senza gas a temperatura di 20 °C e la curva è applicabile alla viscosità cinematica di 1 mm2/s.

L'uso di pompe deve riferirsi al range di prestazioni della curva in grassetto per evitare un flusso eccessivo e un sovraccarico del motore.

Quando la densità del liquido trasportato dalla pompa supera la gamma di condizioni di funzionamento, deve essere utilizzato un motore con potenza di uscita superiore.

La tolleranza di linea è conforme alla norma ISO9006:2012, grado 3B

Macchine e apparecchi elettrici

il motore è un motore a due poli completamente chiuso e raffreddato ad aria;

Livello di protezione: IP55;

livello di isolamento: F;

Tensione standard: 50Hz, 3x380V
