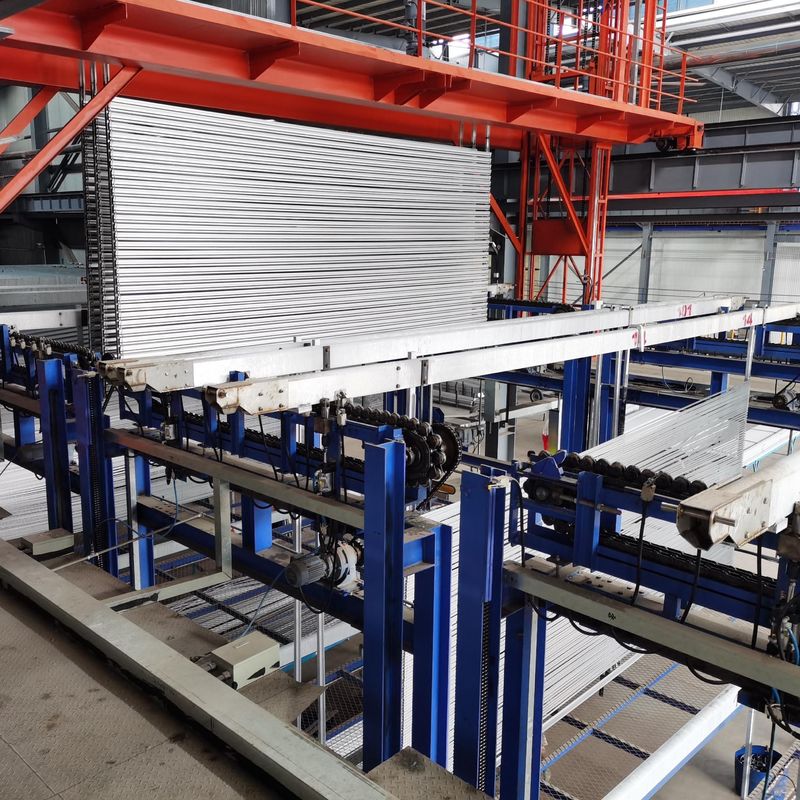

Personalizzazione e flessibilità Linea di anodizzazione automatizzata Profilo di lega di alluminio

Personalizzazione e flessibilità Linea di anodizzazione automatizzata Profilo di lega di alluminio

一Descrizione

1Le linee di produzione di anodizzazione possono accogliere diverse variazioni del processo di anodizzazione per ottenere risultati specifici.

2Le linee di produzione di anodizzazione incorporano spesso sistemi per controllare lo spessore dello strato anodizzato sugli oggetti metallici.

3Alcune linee di produzione di anodizzazione sono in grado di eseguire anodizzazione dura di tipo III, nota anche come anodizzazione dura con acido solforico o anodizzazione a rivestimento duro.

二. Caratteristica

1Le linee di produzione di anodizzazione moderne spesso incorporano automazione e sistemi di controllo avanzati per migliorare l'efficienza e la coerenza.

2La progettazione dei supporti e dei dispositivi utilizzati nella linea di produzione è fondamentale per ottenere risultati ottimali di anodizzazione.

3Le linee di produzione di anodizzazione possono consumare notevoli quantità di elettricità, specialmente durante il processo di anodizzazione.

三Condizione di progettazione

四- Serbatoio di processo.

- Sì.

五.Processo di trattamento:

1. Degrasamento
   (1) 6 giug (rack) / serbatoio x 1 serbatoio=6jig ((rack)
   (2) tempo di trattamento: 2-5 min
2. Grafia alcalina
   (1) 6 jig ((rack) / serbatoio x 2 serbatoi=12 jig(rack)
   (2)Trattamentotempo: 3-15 minuti
3. Neutralizzazione
   (1) 6 jig ((rack) / serbatoio x 1 serbatoio=6gig(rack)
   (2)Trattamentotempo: 1-5 minuti
4. Anodizzazione
   (1) 3 giacche/serbatoio x 8 serbatoi = 24 giacche/serbatoio
   (2) Densità di corrente: 130 A/m2
   (3) Tempo di elaborazione: 26 minuti
   (4) Tempo di non lavorazione: 7 min.
   (5) Tempo totale 26+7=33min

(6)Strato anodizzante medio: 0,36*1,3*26*0,77 = 9,4um

5. Colore 1

1)Processo di clorurazione: Sali miscelati

2) Quantità: 3 righe/serbatoio x 1 serbatoio = 3 righe/serbatoio

3) Densità di corrente: 70A

4) Tempo di elaborazione: 2-8 minuti

6. sigillamento
1) Mentod di tenuta: tenuta a temperatura media o normale
2)Quantità:6 casse/serbatoio x 1 serbatoio
3) Tempo di lavorazione 10-15 minuti

六. Parametro di progettazione e impostazione

1. Area di trattamento anodizzante:
1) Ogni serbatoio di anodizzazione richiede 33 minuti, in cui il totale del rack/anno:- Sì.

(3 rack x 8 serbatoi x 60min/h) ÷ 33min x 600 ore = 26181jig(rack)

2)Progettazione 50m2^/- Dove ogni serbatoio è di 100 m2.
3) Trattamento della superficie/anno:26181Il numero di punti di riferimento è il numero di punti di riferimento.

2Peso del trattamento anodizzante:
Prodotto mensile: 1309050m2÷350m2/T*0,9=3366T¥3000T

3.Consumo di energia:
1) Serbatoio di anodizzazione:100m2/serbatoio* 130A/m2÷0.9=14444A/serbatoio

Rettificatore di potenza: 15000A = 3 unità
2) Serbatoio di clorazione:100m2/serbatoio × 70A/m2÷0,9 = 7777A/serbatoio

Rettificatore di colore: 8000A = 3 unità

七. Processo Chat

Discrizione per UN

1) De = Degrasamento

2) Rs = Sciacquaggio, HW Rs = Sciacquaggio con acqua calda

4) AE = incisione alcalina

5) Ne =Neutralizzazione

6)An = Anodizzazione

7) Cl = Colorazione

8) Sl = sigillamento

9)MU = Scarico del materiale

10) Pc = Imballaggio
