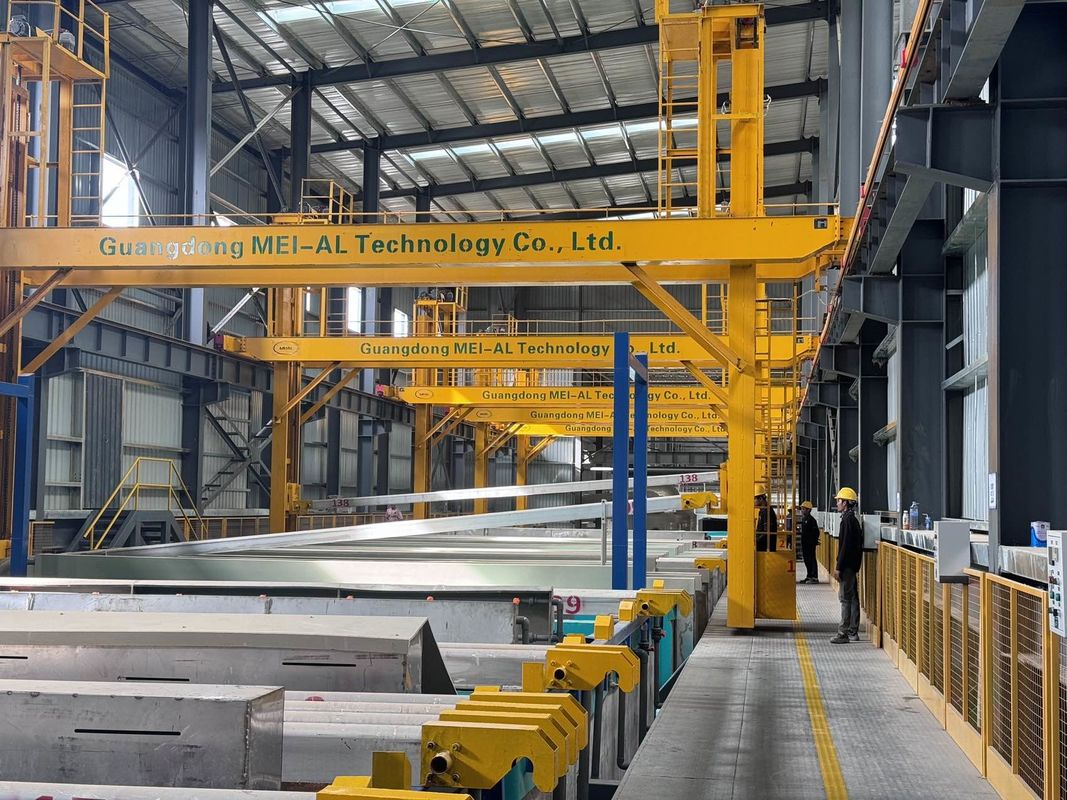

12000T/anno capacità linea di anodizzazione automatica per il trattamento superficiale del profilo solare in alluminio

Profilo solare di linea di produzione di anodizzazione di alta qualità e grande capacità 12000T/anno

一Descrizione della produzione

1L'anodizzazione crea uno strato protettivo di ossido sulla superficie dell'alluminio, rendendolo altamente resistente alla corrosione da umidità, sostanze chimiche e altri fattori ambientali.

2Lo strato anodizzato è molto più duro e resistente agli graffi rispetto all'alluminio normale, migliorando la durata e le prestazioni dei componenti in applicazioni ad alto usura come parti automobilistiche, utensili da cucina,e attrezzature per attività all'aperto.

3L'anodizzazione consente una vasta gamma di opzioni di colore e finiture, da opache a lucide, consentendo ai progettisti di adattare l'estetica per vari prodotti di consumo e industriali.

二Condizione di progettazione

三- Serbatoio di processo.

四.Processo di trattamento:

1. Degrasamento
   (1) 6 giug (rack) / serbatoio x 1 serbatoio=6jig ((rack)
   (2) tempo di trattamento: 2-5 min
2. Grafia alcalina
   (1) 6 jig ((rack) / serbatoio x 2 serbatoi=12 jig(rack)
   (2)Trattamentotempo: 3-15 minuti
3. Neutralizzazione
   (1) 6 jig ((rack) / serbatoio x 1 serbatoio=6gig(rack)
   (2)Trattamentotempo: 1-5 minuti
4. Anodizzazione
   (1) 3 giacche/serbatoio x 5 serbatoi = 15 giacche/serbatoio
   (2) Densità di corrente: 130 A/m2
   (3) Tempo di elaborazione: 30 minuti
   (4) Tempo di non lavorazione: 10 min.
   (5) Tempo totale 30+10=40min

(6)Strato anodizzante medio: 0,36*1,3*30*0,77 = 10,81um

5. Colore 1

1)Processo di clorurazione: Sali miscelati

2) Quantità: 2 giacche/serbatoio x 1 serbatoio = 2 giacche/serbatoio

3) Densità di corrente: 70A

4) Tempo di elaborazione: 2-8 minuti

6. sigillamento
1) Mentod di tenuta: tenuta a temperatura media o normale
2)Quantità:6 casse/serbatoio x 1 serbatoio
3) Tempo di lavorazione 10-15 minuti

五. Parametro di progettazione e impostazione

1. Area di trattamento anodizzante:
1) Ogni serbatoio di anodizzazione ha bisogno di 40 minuti, in cui il totale del rack/anno:- Sì.

(2 rack x 5 serbatoi x 60min/h) ÷ 40min x 600 ore = 9000jig(rack)

2) Progettazione di 50 m2^/- Dove ogni serbatoio è di 100 m2.
3) Trattamento della superficie/anno:9000Il numero di unità di misura è il seguente:

2Peso del trattamento anodizzante:
Prodotto mensile: 450000 m2÷350 m2/T*0,9=1157,1T¥1000T

3.Consumo di energia:
1) Serbatoio di anodizzazione:100m2/serbatoio* 130A/m2÷0.9=14444A/serbatoio

Rettificatore di potenza: 15000A = 5 unità
2) Serbatoio di clorazione:100m2/serbatoio × 70A/m2÷0,9 = 7777A/serbatoio

Rettificatore di colore: 8000A = 2 unità

六. Processo Chat
