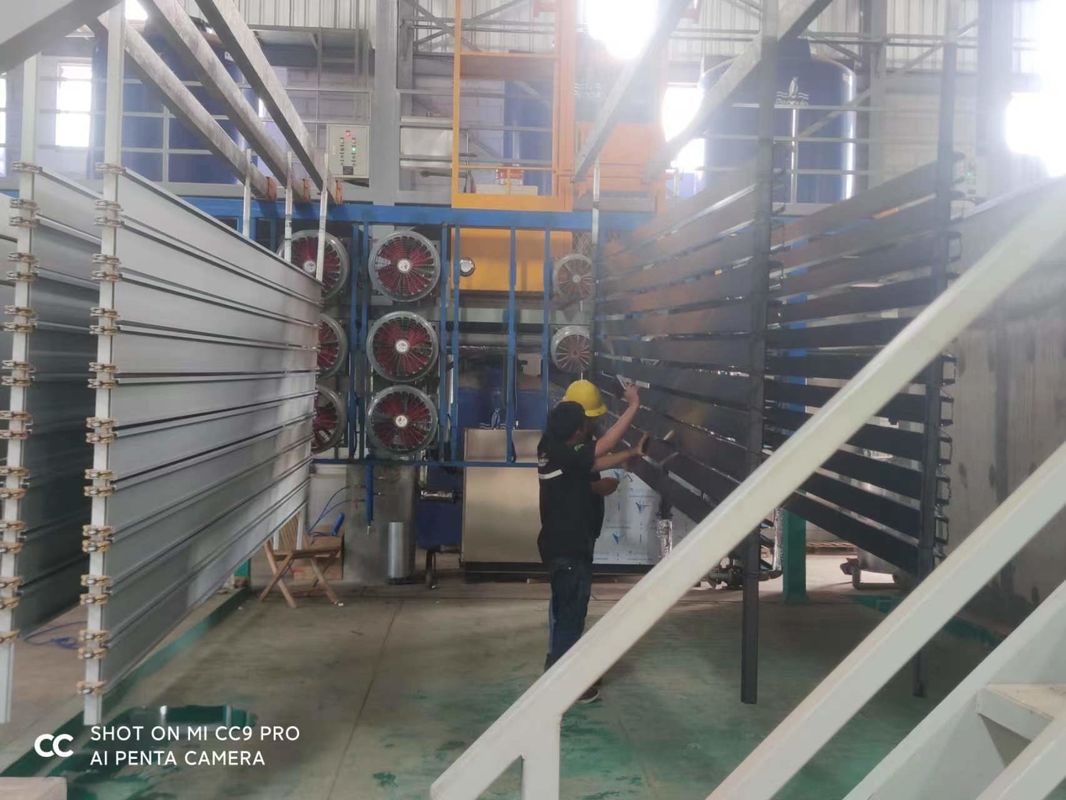

2000 T/mese Produzione minima di rifiuti Linea di produzione di anodizzazione

2000 T/mese Produzione minima di rifiuti Linea di produzione di anodizzazione

一Descrizione della produzione:

1Le linee di produzione di anodizzazione includono spesso processi di pretrattamento per preparare le parti per l'anodizzazione.

2Le linee di produzione di anodizzazione possono offrire una gamma di opzioni di colore per i rivestimenti anodizzati.

3Le linee di produzione di anodizzazione incorporano meccanismi di controllo dello spessore dei rivestimenti anodizzati.

二Condizione di progettazione:

三.Processo di trattamento:

1. Degrasamento
   (1) 6 giug (rack) / serbatoio x 1 serbatoio=6jig ((rack)
   (2) tempo di trattamento: 2-5 min
2. Grafia alcalina
   (1) 6 jig ((rack) / serbatoio x 2 serbatoi=12 jig(rack)
   (2)Trattamentotempo: 3-15 minuti
3. Neutralizzazione
   (1) 6 jig ((rack) / serbatoio x 1 serbatoio=6gig(rack)
   (2)Trattamentotempo: 1-5 minuti
4. Anodizzazione
   (1) 3 giacche (rack) / serbatoio x 6 serbatoi = 18 giacche (rack)
   (2) Densità di corrente: 130 A/m2
   (3) Tempo di elaborazione: 30 minuti
   (4) Tempo di non lavorazione: 10 min.
   (5) Tempo totale 30+10=40min

(6)Strato anodizzante medio: 0,36*1,3*30*0,77 = 10,81um

5. Colore 1

1)Processo di clorurazione: Sali miscelati

2) Quantità: 3 giacche/serbatoio x 1 serbatoio = 3 giacche/serbatoio

3) Densità di corrente: 70A

4) Tempo di elaborazione: 2-8 minuti

6. sigillamento
1) Mentod di tenuta: tenuta a temperatura media o normale
2)Quantità:6 casse/serbatoio x 1 serbatoio
3) Tempo di lavorazione 10-15 minuti

四- Serbatoio di processo.

1. Degrasante [Acido solforico libero180±30 g/l] 1 serbatoio
2. Grafia alcalina[FAlcalino 40-60 g/l,Al3+ 30-120 g/] 2 serbatoi
3. Neutralizzazione[Acido solforico libero180±20 g/l] 1 serbatoio
4. Anodizzazione [Acido solforico libero140-180 g/l,Al3+≤20 g/l] 6 serbatoi
5. Colorificante [sulfato stanno] 3-8 g/l,Acido solforico libero15-25 g/l, pH 0,8-1,2) 3 serbatoi
6. Sigillazione a temperatura media [PH 5-6.5,Ioni di nichel00,8-1,3 g/l,Fluorione0.3-0.7 g/l] 3 Serbatoi

五. Parametro di progettazione e impostazione

1. Area di trattamento anodizzante:
1)Ogni serbatoio di anodizzazione ha bisogno di 40 minuti, in cui il totale del rack/anno:- Sì.

(3 rack x 6 serbatoi x 60 min/h) ÷ 40 min x 600 ore = 16200 jig ((rack)

2)Progettazione 50m2^/- Dove ogni serbatoio è di 100 m2.
3)Trattamento della superficie/anno: 16200 jig ((rack) x 50m2 /jig = 810000m2

2Peso del trattamento anodizzante:
Prodotto mensile: 810000m2÷350m2/T*0,9=2082T¥2000T

3.Consumo di energia:
1) Serbatoio di anodizzazione:100m2/serbatoio* 130A/m2÷0.9=14444A/serbatoio

Rettificatore di potenza: 15000A = 6 unità
2) Serbatoio di clorazione:100m2/serbatoio × 70A/m2÷0,9 = 7777A/serbatoio

Rettificatore di colore: 8000A = 3 unità

六. Processo Chat
