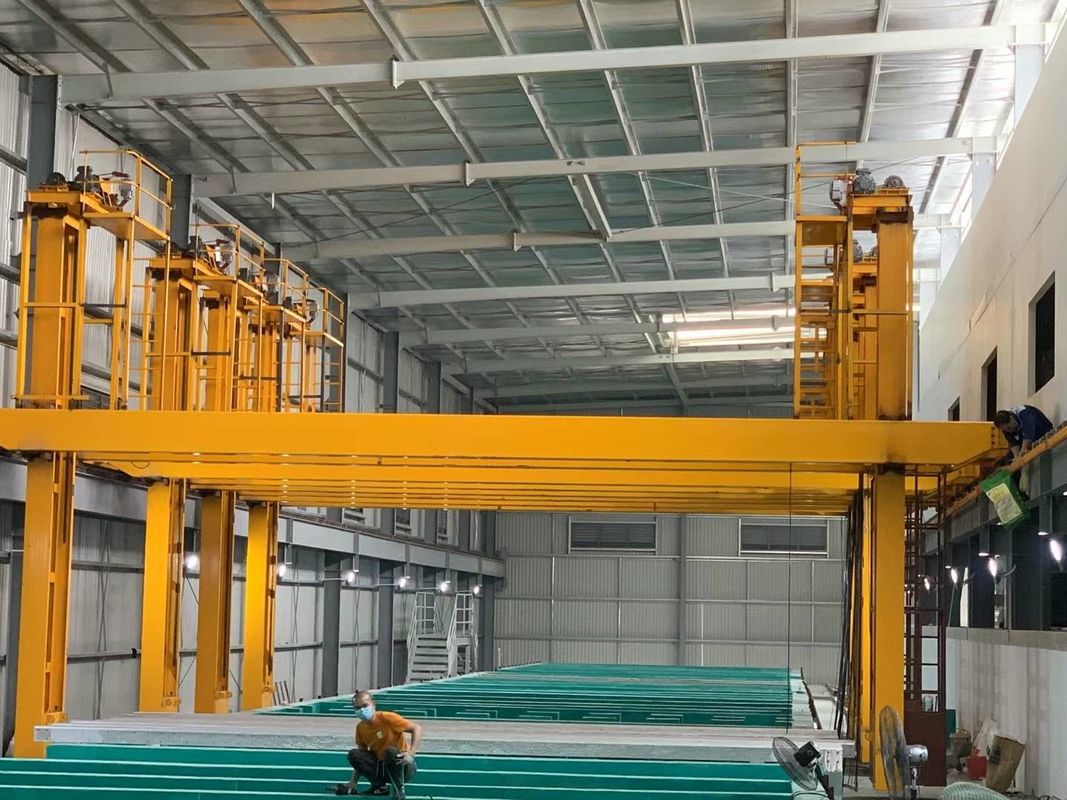

Max 6500mm lunghezza del profilo in alluminio nella linea di produzione di anodizzazione

Max 6500mm lunghezza del profilo in alluminio nella linea di produzione di anodizzazione

一Descrizione della produzione

1L'anodizzazione fornisce resistenza alla corrosione e proprietà estetiche, adatte ai materiali da costruzione esterni.

2Il principio di base dell'anodizzazione consiste nell'utilizzare l'alluminio come anodo, immergerlo nell'elettrolita e sotto l'azione della corrente,un strato di film di ossido di alluminio si forma sulla superficie dell'alluminio.

3Il nucleo della linea di produzione è costituito da una serie di serbatoi di anodizzazione, in cui vengono effettuati processi di ossidazione elettrochimica.

二Condizione di progettazione

三- Serbatoio di processo.

四.Processo di trattamento:

1. Degrasamento
   (1) 6 giug (rack) / serbatoio x 1 serbatoio=6jig ((rack)
   (2) tempo di trattamento: 2-5 min
2. Grafia alcalina
   (1) 6 jig ((rack) / serbatoio x 2 serbatoi=12 jig(rack)
   (2)Trattamentotempo: 3-15 minuti
3. Neutralizzazione
   (1) 6 jig ((rack) / serbatoio x 1 serbatoio=6gig(rack)
   (2)Trattamentotempo: 1-5 minuti
4. Anodizzazione
   (1) 3 giacche/serbatoio x 5 serbatoi = 15 giacche/serbatoio
   (2) Densità di corrente: 130 A/m2
   (3) Tempo di elaborazione: 30 minuti
   (4) Tempo di non lavorazione: 10 min.
   (5) Tempo totale 30+10=40min

(6)Strato anodizzante medio: 0,36*1,3*30*0,77 = 10,81um

5. Colore 1

1)Processo di clorurazione: Sali miscelati

2) Quantità: 2 giacche/serbatoio x 1 serbatoio = 2 giacche/serbatoio

3) Densità di corrente: 70A

4) Tempo di elaborazione: 2-8 minuti

6. sigillamento
1) Mentod di tenuta: tenuta a temperatura media o normale
2)Quantità:6 casse/serbatoio x 1 serbatoio
3) Tempo di lavorazione 10-15 minuti

五. Parametro di progettazione e impostazione

1. Area di trattamento anodizzante:
1)Ogni serbatoio di anodizzazione ha bisogno di 40 minuti, in cui il totale del rack/anno:- Sì.

(2 rack x 5 serbatoi x 60min/h) ÷ 40min x 600 ore = 9000jig(rack)

2) Progettazione di 50 m2^/- Dove ogni serbatoio è di 100 m2.
3) Trattamento della superficie/anno:9000Il numero di unità di misura è il seguente:

2Peso del trattamento anodizzante:
Prodotto mensile: 450000 m2÷350 m2/T*0,9=1157,1T¥1000T

3.Consumo di energia:
1) Serbatoio di anodizzazione:100m2/serbatoio* 130A/m2÷0.9=14444A/serbatoio

Rettificatore di potenza: 15000A = 5 unità
2) Serbatoio di clorazione:100m2/serbatoio × 70A/m2÷0,9 = 7777A/serbatoio

Rettificatore di colore: 8000A = 2 unità

六. Processo Chat
